マルチ雰囲気炉

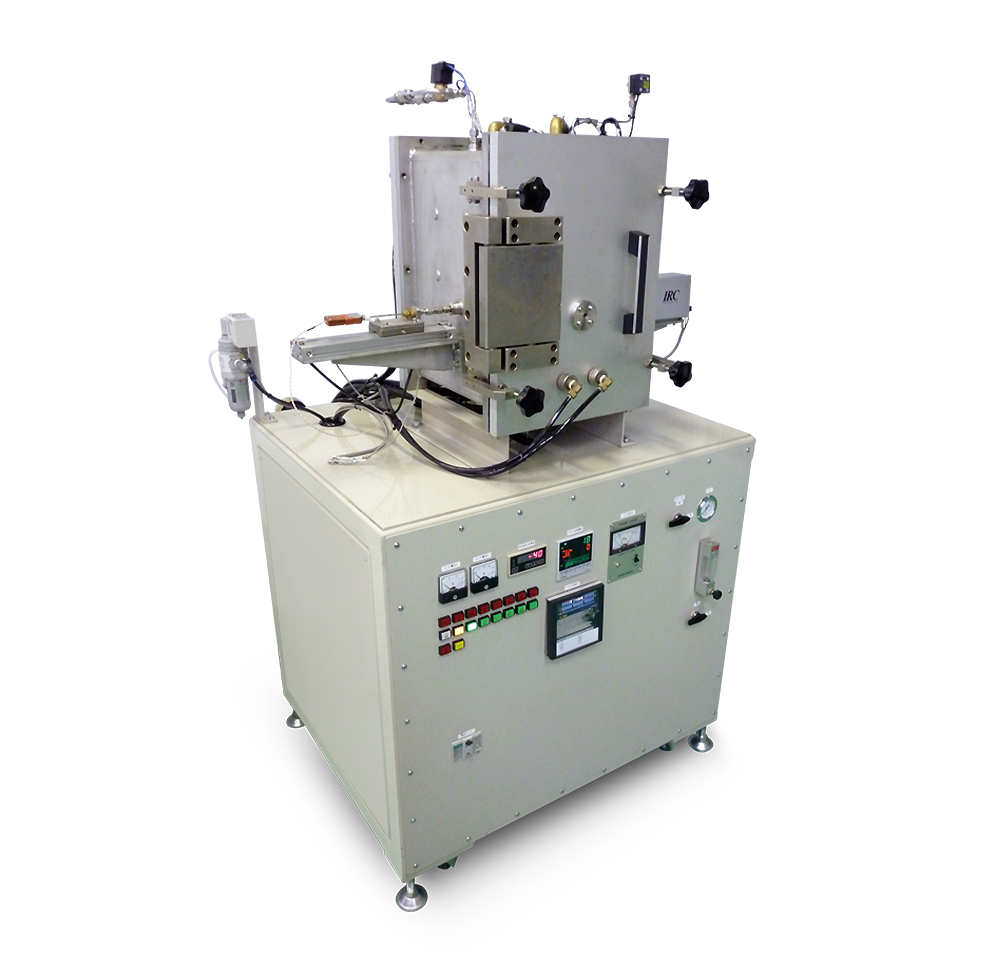

TCF-C500
超高温小型実験炉 Max2900℃



小型 省スペース・省エネルギー! 高性能 R&D用超高温実験炉
新素材・新材料開発、及び半導体・電子部品・燃料電池・大陽電池などの先端基礎技術開発部門でのさまざまなアプリケーションに対応。



グラファイトヒーター

Max2900℃

タングステンヒーター

Max2400℃

小片試料を最高2900℃まで加熱実験ができるR&D用超高温小型実験炉。
実験室での超高温加熱実験、新素材開発などのさまざまな焼成実験を行うことができます。

概略仕様



本体寸法

  • 900(W) x 700(D) x 1,510(H)mm (*ポンプ類含まず)



基本仕様

  • 電源仕様:AC200V, 75A 50/60Hz
  • プログラム温度調節計、記録計
  • C熱電対 + 2色放射温度計
  • ロータリーポンプ(高真空ポンプオプション)
  • コンプレッサー
  • インターロック:断水警報、過昇温、ガス圧力低下



概略仕様


  カーボン炉 メタル炉
最高使用温度 Max2900℃ Max2400℃
ヒーター グラファイトヒーター タングステンヒーター
有効加熱寸法 70(W) x 70(D) x 100(H)mm 70(W) x 70(D) x 100(H)mm
ヒーター制御 PIDプログラム温度調節計 PIDプログラム温度調節計
熱電対 Cタイプ Cタイプ
放射温度計 2色放射温度計 2色放射温度計
ロータリーポンプ 240ℓ/min, 0.55W 240ℓ/min, 0.55W
チャンバー SUS304 二重水冷式 SUS304 二重水冷式
設置スペース 1,000(W) x 1,400(D) x 1,600(H)mm 1,000(W) x 1,400(D) x 1,600(H)mm
電源 AC200V 三相 75A NFB 15KVA AC200V 三相 100A NFB 100KVA
重量 約500kg 約500kg

カーボン実験炉 カーボン実験炉

TCF-C500 炉内加熱部

カーボン実験炉 カーボン実験炉

TCF-C500 Cタイプ熱電対

カーボン実験炉 カーボン実験炉

TCF-C500 ビューポート

カーボン実験炉

2色放射温度計

外径図
